вторник, 13 июля 2010 г.

Навигация в мире органических соединений

Сколько органических соединений вы знаете? А сколько вы знаете лекарств? Каждое лекарство, не считая тех, что производятся из растений, преставляет собой комплект из действующего вещества и оболочки/растворителя, в которой/ом оно проходит свой путь до усваивания организмом пациента. Действующее вещество в лекарственном препарате — это одно конкретное органическое соединение1. Количество известных органических соединений, которые можно добыть или синтезировать, превышает 30 миллионов, а количество лекарств на рынке — всего несколько тысяч. Создание любого нового лекарства занимает от 10 до 15 лет и является очень дорогостоящим. Расходы на программное обеспечение составляют в этой индустрии (как и почти в любой другой) весьма скромную долю.

Для программистов это не беда, а большая удача: средства на разработку программ выделяются фармакологическими компаниями так щедро, как только возможно, ибо если случится так, что какая-нибудь программа, созданная например за два года, сократит 10-15-летний цикл создания лекарства хотя бы на две недели, то траты окажутся более чем оправданы.

Роль компьютеров в этом процессе за последние два десятилетия стремительно возросла, и вот почему. Производство лекарственного средства — комплексная задача, в которой есть место пробам и ошибкам.

Представим, что усилиями биологов в организме выявлен «нездоровый» белок, вызывающий болезнь или болезненные ощущения. Дело за малым — найти вещество, которое разрушит или заблокирует белок, не причинив вреда организму в процессе. Затруднение состоит в том, что на эту роль может годиться одна молекула из 30 миллионов. Или ещё не открытая молекула. Современные технологии массового синтеза (т.н. комбинаторная, или сочетательная химия) и массовых биохимических опытов (HTS), позволяют за короткие сроки получать сотни тысяч новых молекул и гигабайты экспериментальных данных.

Опишем карьеру лекарственного вещества от конца к началу. До того, как попасть на прилавки аптек, лекарство должно пройти клинические испытания (clinical trials) на пациентах, под присмотром врачей. Это представляет определённый риск, поэтому до пациентов доходят лишь немногие вещества, прошедшие доклинические тесты (preclinical testing) на животных. Их тоже берегут, поэтому доклиническим испытаниям предшествуют массовые опыты на отдельных живых клетках (in vitro, лат. «в стекле», т.е. в пробирке). Но и в пробирки не бросаются все молекулы подряд. Люди должны выбирать нужные (перспективные для лечения данной болезни) вещества и отбрасывать заведомо неподходящие, и без компьютера им этого не сделать2. На самом деле, и с ним не очень удобно. Эффективная система навигации по химическим содинениям пока ещё не создана; и о перспективах создания таковой сейчас пойдёт речь3.

Поиск химических соединений в базах данных

Состояние систем поиска химических соединений в наши дни, увы, примерно соответствует состоянию поисковых систем во всемирной паутине в 90-е годы4. Да, именно так. Примитивные алгоритмы поиска (и поиск ведётся далеко не по всем имеющимся источникам); весьма вялая поддержка языковой грамматики; никакого ранжирования результатов.

Допустим, стало известно какое-то вещество, эффективно подавляющее проблемный белок5. Пилюлю с веществом скормили крысе; та пошла зелёными пятнами и спустя час сдохла. Есть основания полагать, что данное вещество токсично и людям его давать нельзя. Но можно попробовать найти вещества, близкие ему по структуре. Если повезёт, они окажутся менее токсичными при той же эффективности.

Например, амфетамин является подструктурой мезокарба, и оба препарата подавляют реакцию обратного захвата дофамина (dopamin reuptake) в мозге, что ведёт к повышению активности. Но мезокарб, в отличие от амфетамина, не вызывает тахикардии и повышения артериального давления.

Амфетамин и мезокарб

Вообще говоря, нередко случается так, что добавление или удаление небольшого фрагмента идёт молекуле (точнее, пациентам) на пользу. Чем добавлять и удалять всевозможные фрагменты вручную, проще запустить поиск по базе данных и найти все молекулы, содержащие данную как подструктуру или все молекулы, содержащиеся в данной. Соответствующие виды поиска называются «подструктурный поиск» (substructure search) и «надструктурный поиск» (superstructure search).

Подструктурный поиск в сервисе Bingo с амфетамином в качестве запроса.

Более общий критерий структурного сходства молекул основан на количестве различных фрагментов, которые присутствуют одновременно в обеих молекулах. Поиск молекул по такому критерию назывется поиском по сходству (similarity search).

Салициламид и ацетилсалициловая кислота — схожие по химическим свойствам соединения, использующиеся в медицине. Последнее более известно под названием «аспирин».

Найденные в базе данных молекулы не очень интересны сами по себе; они интересны в контексте. В каких медицинских и химических статьях упомянуто данное соединение? Есть ли на него патент? Представлено ли оно в коммерческих каталогах? Известны ли его свойства, такие как растворимость, кислотность, токсичность, внутренняя абсорбция и другие? Известна ли химическая реакция его синтеза? Доступны ли исходные компоненты этой химической реакции? На эти вопросы и на многие другие должна давать ответ система поиска.

Перечислим наиболее популярные поисковики химических соединений:

  • PubChem — база данных из 27 миллионов соединений с богатыми возможностями для поиска: по номеру, по названию, по структурной формуле, по подструктуре и по сходству. Химические свойства также можно задавать в качестве дополнительных критериев поиска (например, ограничиться только молекулами, молекулярная масса которых не превышает 120). Базу постоянно пополняют более 80 организаций.
  • ChemSpider содержит 25 миллионов соединений и имеет важное отличие от PubChem: добавлять молекулы и обновлять информацию о них здесь могут не только избранные организации, но и простые пользователи. Вместе с последними, список источников ChemSpider составляет почти 300 пунктов. Поиск соединений в ChemSpider не имеет такого количества опций, как в PubChem; в частности, отсутствует поиск по сходству.
  • eMolecules — компиляция из 7 миллионов соединений, собранных в 150 коммерческих каталогах. Возможности поиска минимальны; никакой информации о соединениях, кроме ссылок на каталоги, сайт не показывает. Это скорее платформа для продавцов химических веществ, нежели поисковая система для исследователей.

Поиск химических соединений по научным публикациям.

Пионерами поиска в научных работах по химии были создатели химической реферативной службы (Chemical Abstracts Service, CAS), существующей с 1907 года. В этой службе ведётся учёт всех известных химических соединений. Тысячи людей в течение десятков лет вручную составляют библиографические справки и заполняют базу данных SciFinder, отдельного продукта CAS для поиска публикаций. Аналогичная база данных, поддерживаемая издательством Elsevier, называется «Crossfire Beilstein». Сервисы PubChem и ChemSpider также выдают пользователю вместе с каждой найденной молекулой список публикаций, к которым данная молекула может иметь отношение; но возможности для поиска собственно публикаций в этих сервисах не очень развиты.

SciFinder

Как же, наконец, отправить на отдых тысячи «индексаторов», от рассвета до заката читающих статьи и заполняющих библиографические базы? Эта задача несколько сложнее, чем найти слово «парацетамол» по текстам статей. Во-первых, само вещество может иметь несколько названий (пример альтернативного названия парацетамола — «N-(4-гидроксифенил)ацетамид»). Во-вторых, лекарство, содержащие это вещество, может упоминаться под разными торговыми марками (в данном случае «Панадол», «Эффералган» и десяток других). В третьих, вещество может быть не написано, а нарисовано в статье. В растровом виде (в старых отсканированных статьях), или в векторном (начиная с 90-х годов). Программы по автоматическому распознаванию рисунков с молекулами сегодня находятся в плачевном состоянии. Вот наиболее известные из них:

  • CLiDE канадской фирмы SimBioSys
  • OSRA — проект с открытыми исходниками нашего соотечественника, работающего в США
  • ChemoCR— проект Марка Циммермана из института Фраунгофера в Германии
CLiDE — наиболее развитая программа из перечисленных, но она нередко ошибается, требует вмешательства человека и «не знает» многих особенностей молекул. OSRA активно развивается, но обладает на данный момент худшим качеством распознавания. ChemoCR, похоже, находится в перманентной закрытой разработке: эту программу никто никогда не видел, тем не менее доступно немалое количество публикаций по алгоритмам, используемых в ней. Указанные программы ещё менее пригодны к распознаванию более сложных химических объектов, как-то: химических реакций, таблиц с заместителями. Комбинированный семантический анализ текста и рисунков (например, «молекула на рис. 10a имеет показатель LD50 равный 5.6 г/кг для взрослых крыс») вообще нигде не реализован.

Планирование синтеза

Схема синтеза химического соединения представляет собой цепочку химических реакций.

Многоступенчатая реакция синтеза парацетамола

Стало быть, если соединение нельзя заказать через каталоги, можно попытаться осуществить синтез самостоятельно, имея схему реакции, где в правой части стоит искомое вещество. Исходные компоненты реакции (прекурсоры, или предшественники) придётся всё же раздобыть. Или синтезировать.

Базы данных с органическими реакциями имеют размер на три порядка меньший, чем с молекулами; однако, многие записи в них задают на самом деле не одну реакцию, а группу реакций, объединённых некоей неподвижной частью, на месте которой может быть всё что угодно.

Перегруппировка Брука
Перегруппировка Кляйзена
Благодаря этому обстоятельству, значительно увеличивается разнообразие синтезируемых веществ, и в то же время усложняется поиск. Вкупе с «многоступенчатостью», планирование синтеза становится сложной задачей. В некоторой степени эта задача решена в сервисе Reaxys, который, увы, доступен только по подписке.

Reaxys

Заключение

Положение дел с поиском органических соединений не отвечает современным нуждам. Да, есть отдельные полезные сайты, успешно решающие отдельные части задачи, но не существует пока ни химического аналога Google в сфере поиска, ни аналога Википедии, позволившего бы учёным со всего мира объединить свои усилия по описанию свойств миллионов органических веществ.

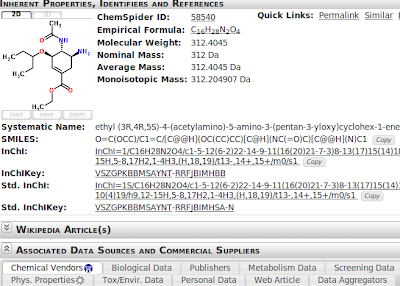

В настоящий момент наиболее перспективная система, которая может в будущем стать «Гуглом и Википедией» химиков — это ChemSpider. Её создатели явно принимают в расчёт ключевые элементы успеха глобальных сервисов: кросс-платформенность (работает через броузер и даже с мобильных устройств), доступность для каждого, богатые возможности, «дружба» с многими другими сервисами (включая PubChem), право пользователей публиковать свой контент. ChemSpider имеет недостатки, как общие для индустрии, так и свои собственные, но движется в правильном направлении.

ChemSpider

Попытки создания химических поисковиков также предпринимались и предпринимаются в стенах фармацевтических компаний, для внутреннего пользования. Сказать о них нечего, кроме того, что любая ценная информация рано или поздно выходит на свет, и там, находясь в общем доступе, постепенно очищается и повышается в качестве; а информация «только для своих» обречена стать бесполезной. Когда вы в последний раз находили что-нибудь дельное в локальной сети своей организации?

Благодарности

Автор признателен Н. Велецкому и Д. Лушникову за ценные замечания по тексту статьи.

Сноски

1 В редких лекарствах их два, например в бисептоле.

2 Следует заметить, что без компьютеров бы не появилось такое количество данных, которое не под силу обработать вручную; возможно, компьютеры в этой истории продвигают сами себя.

3 На прочих стадиях роль вычислительных машин не менее важна; однако возникающие там задачи лежат за рамками данной статьи.

4 (до появления Google). Тогдашних «королей» информационного поиска (Altavista, Lycos, Rambler) мало кто помнит; в том числе оттого, что они были практически бесполезны.

5 Взаимодействие молекулы с белком тоже можно моделировать на компьютере. Этому посвящена отдельная область вычислительной химии под английским названием «docking».

Примеры неудовлетворительной работы OSRA

(Картинки выложены по просьбе Игоря в комментариях). На первых двух и на последней OSRA не выдаёт никакого результата, на 3-й, 4-й и 5-й выдаёт неверный результат.

4 комментария:

Анонимный комментирует...

Мне было бы очень интересно посмотреть на
конкретные результаты тестов/примеров где OSRA "обладает на данный момент худшим качеством распознавания".

Спасибо,
Игорь

Dmitry комментирует...

Игорь, здравствуйте

Спасибо что зашли :)

В комментариях тут нельзя постить картинки, поэтому я добавил их в конец текста. Это уменьшенные копии; оригиналы показываются по нажатию. CLiDE распознаёт их правильно.

Статья не претендует на исчерпывающее сравнение CLiDE и OSRA. Само собой, существут примеры, на которых OSRA превосходит CLiDE, но их субъективно меньше.

Анонимный комментирует...

Дмитрий,

Спасибо за примеры. Насколько я вижу по крайней мере структуры
3 и 4 взяты из CLiDE validation set, про остальные не скажу, но
возможно они тоже из набора предлагаемого самими же SimBioSys?

Есть другие примеры. Авторы аналогичной программы ChemReader
например находят что CLiDE далеко позади и OSRA и ChemReader.
"Automated extraction of chemical structure information from digital raster images." Jungkap Park, Gus R Rosania, Kerby A Shedden, Mandee Nguyen, Naesung Lyu and Kazuhiro Saitou
Chemistry Central Journal 2009, 3:4
http://journal.chemistrycentral.com/content/3/1/4

Есть так же другие наборы данных. OSRA использует 5735 изображений из набора USPTO, он открыт для всех, вместе с ground truth.
Есть так же независимый набор структур из Japan Patent Office:
http://www.iapr-tc11.org/mediawiki/index.php/Chem-Infty_Dataset:_A_ground-truthed_dataset_of_Chemical_Structure_Images

Было бы очень интересно посмотреть независимое сравнение по одному из этих наоборов изображений. Хотя набор USPTO был доступен уже несколько месяцев пока никто кроме OSRA не сделал
результаты работы их программ доступными.

Игорь

Dmitry комментирует...

Игорь,

2-й, 3-й, 4-й и 5-й примеры были действительно позаимствованы из набора SimBioSys. Однако, насколько мне известно, этот набор появился задолго до выхода OSRA, следовательно, упрекнуть SimBioSys в пристрастном отношении к OSRA мы не можем :)

Сейчас я добавил ещё один, 6-й пример, он тоже не от SimBioSys.

Jungap Park и компания тестировали не последнюю версию CLiDE, и честно написали об этом.

Спасибо за ссылку на ChemReader. Кажется, этот продукт находится в такой же закрытой разработке, как и ChemoCR, и, что забавно, содержит open-source компоненты, которые авторы собираются из него устранить.

Согласен, что было бы неплохо прогнать CLiDE на тестовом наборе из 5735 картинок, но мы этого сделать уже не можем, т.к. истёк срок trial лицензии.
